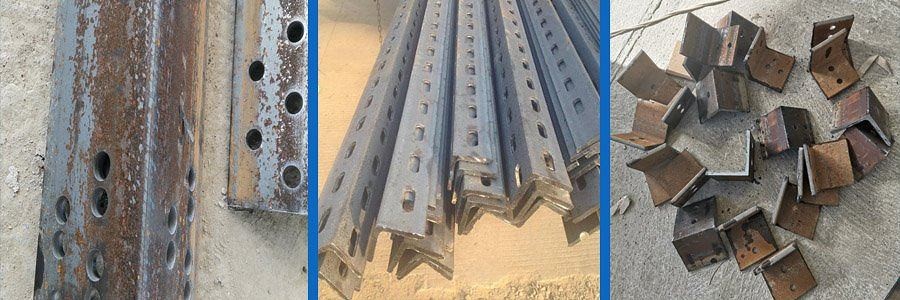

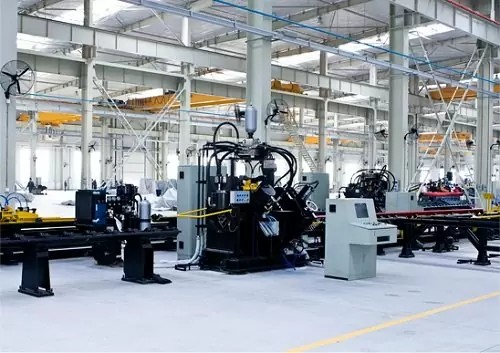

Линия по производству уголков с ЧПУ используется для пробивки, маркировки и резки уголков. Она широко используется в производстве угловых стальных башен в отраслях передачи электроэнергии, преобразования и связи. Она также может использоваться для компонентов уголков в строительной отрасли, железных дорогах и мостовых проектах, поскольку она может совместно выполнять штамповку, с несколькими функциями пробивки и резки, ее также можно назвать комбинированной линией по производству уголков с ЧПУ.

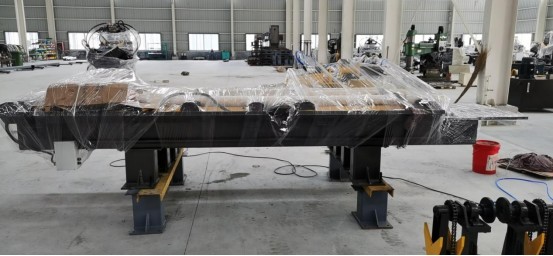

1. Загрузка

Заготовка вручную поднимается на платформу за горизонтальным столом подачи. Это зона размещения заготовки, ожидающей подачи и обработки оборудованием.

2. Горизонтальная подача

Система ЧПУ посылает инструкции, и вращение двигателя редуктора стола материалов приводит в движение звездочку стола материалов. Установленный на цепи скоростной диск перемещает заготовку вбок по износостойкой нейлоновой пластине. Наконец, она попадает в V-образный паз вершиной вниз и ждет переворачивания.

3. Перевернуть и подать.

Система ЧПУ посылает инструкции, и двигатель редуктора переворачивания приводит в движение длинную ось переворачивающей рамы для вращения. Переворачивающая цепь приводит в движение загрузочный захват для вращения вокруг оси. Во время вращения V-образное отверстие загрузочного захвата удерживается вверху, а заготовка на V-образной поверхности стола подачи удерживается вверху. Поднимите, поверните и поместите на канал подачи.

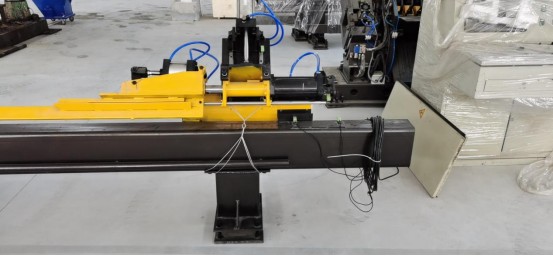

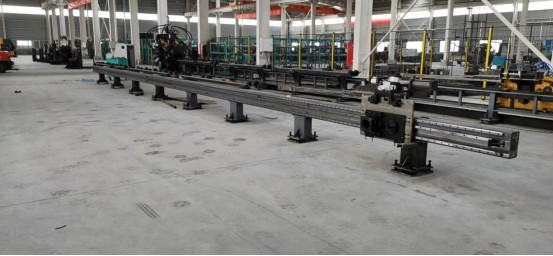

4. Подача с ЧПУ

После того, как заготовка помещена на путь подачи, челюсти на переднем конце зажимного стержня тележки с ЧПУ зажимают заготовку под действием цилиндра. Тележка с ЧПУ управляется системой ЧПУ для обеспечения подачи заготовки с ЧПУ.

5. Маркировка

Заготовка отправляется в заданное положение, корпус пишущей машинки опускается в положение печати, цилиндр выбора ячейки символа выталкивает назначенную ячейку символа в положение печати под управлением системы, а печатный цилиндр нажимает на индентор, чтобы отпечатать символы на заготовке.

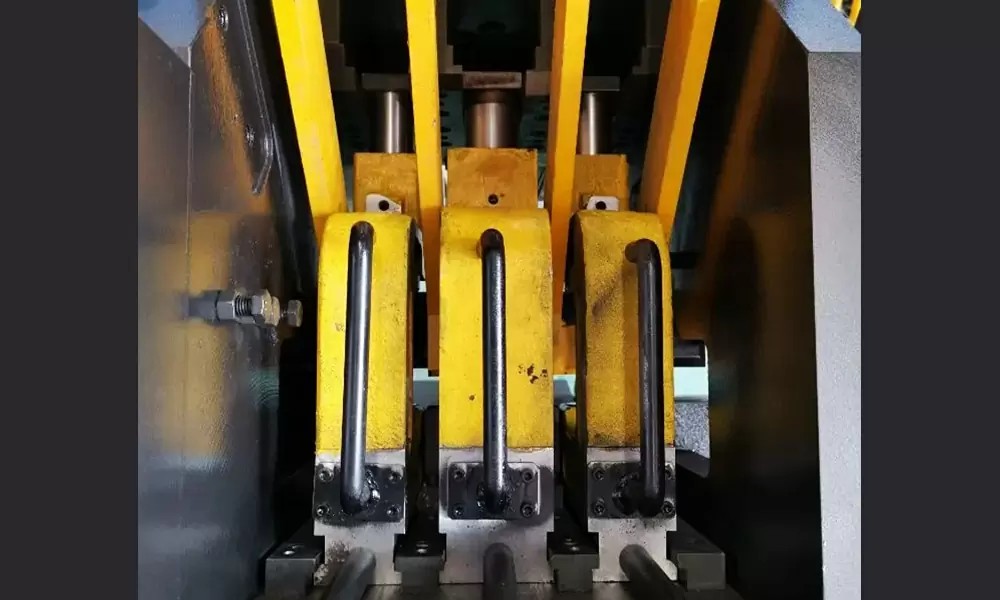

6. Пробивка

Узел пробивки имеет два пробивных узла, расположенных с обеих сторон, с тремя позициями штампа с каждой стороны. Каждая позиция пресс-формы имеет набор устройств основания пресс-формы, которые оснащены стержнями пуансонов, пуансонами и матрицами. Каждое устройство основания пресс-формы должно быть установлено перед обработкой. Система ЧПУ посылает инструкции, прессовочный масляный цилиндр перемещается, и прессовочный механизм прессует заготовку. Выбранная позиция пресс-формы проталкивается цилиндром к верхней части стержня пуансона, а главный цилиндр пробивки нажимает вниз, чтобы пробить отверстие позиции пресс-формы. Остальные не являются Поскольку выбранная позиция пресс-формы не имеет распорки, пустой ряд стержня пуансона не может пробить отверстия.

7. Стрижка

После того, как в заготовке пробито заданное отверстие в соответствии с программой, машина с ЧПУ перемещает заготовку в заданное положение кромки пенопласта, срабатывает цилиндр ножниц, а верхний нож опускается вниз, разрезая заготовку и получая готовое изделие.

8. Выписка

Система ЧПУ посылает команды, цилиндр сортировочного канала срабатывает, поднимает одну сторону канала материала, и заготовка завершает выгрузку.
