Односторонний зазор матрицы составляет 10%-20% от толщины стальной пластины. Выбор матрицы с небольшим зазором приведет к образованию небольших заусенцев во время обработки, но срок службы вогнутой матрицы будет коротким. Матрица с большим зазором легко даст заусенцы, но вогнутая матрица будет более долговечной.

Перфорация — это процесс формирования отверстий методом гравитационной перфорации. Процесс прост и, как правило, не предъявляет высоких требований к шероховатости и заусенцам заготовки. Например: обработка уголка 80*80*8 мм, толщина заготовки 8 мм, а односторонний зазор матрицы может составлять 0,8-1,6 мм. Если заказчик не хочет, чтобы во время обработки образовывались заусенцы, он может выбрать вогнутую матрицу с зазором 0,8 мм с одной стороны. Эффект хороший, и заусенцев нет, но срок службы относительно короткий. Если у вас нет требований к заусенцам, вы можете выбрать матрицу с одной стороной 0,8-1,6 мм. Заусенцы появятся, но они будут более долговечными.

Как определить зазор по диаметру вогнутой плашки:

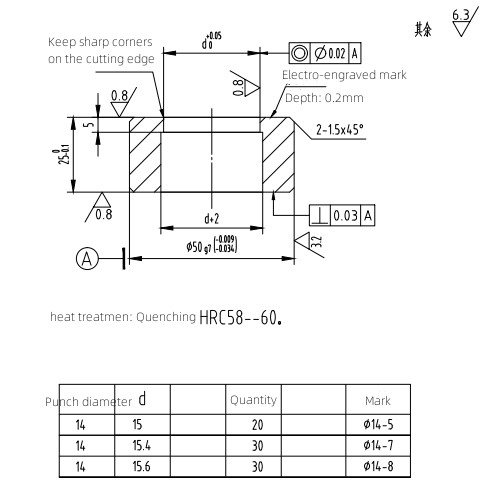

Если толщина пластины составляет 8 мм, диаметр пуансона составляет φ14, а диаметр вогнутой матрицы составляет φ15,6, то односторонний зазор матрицы составляет (15,6-14)/2=0,8 мм. Напротив, если односторонний зазор матрицы и диаметр пуансона известны, диаметр вогнутой матрицы также может быть рассчитан. На рисунке d - диаметр матрицы, а соответствующая толщина стальной пластины составляет 5, 7 и 8 мм соответственно. Можно рассчитать, что односторонние зазоры матрицы составляют 0,5, 0,7 и 0,8 мм, что составляет все 10% от толщины стальной пластины. Поэтому этот вид матрицы производит меньше заусенцев. Но он не такой прочный, как матрица с большим зазором.

Причины появления заусенцев во время обработки:

1. Зазор между матрицей и штампом слишком большой.

2. Пробойник использовался слишком часто и его необходимо заменить.
