Координатно-пробивной пресс с ЧПУ: Подробное описание структуры, принципов работы и областей применения

Координатно-пробивной пресс с ЧПУ является одним из незаменимых ключевых оборудований в современной обработке листового металла. Благодаря цифровому программному управлению он обеспечивает высокоскоростную, высокоточную и гибкую штамповку металлических листов, значительно повышая производительность и уровень автоматизации.

I. Основные структурные компоненты

Координатно-пробивной пресс с ЧПУ можно рассматривать как высокоинтегрированную мехатронную систему. Его основная структура включает следующие компоненты:

Станина и рама:

Это базовая конструкция оборудования, обычно изготовленная из высокопрочного чугуна или сварных стальных листов, прошедшая точную термообработку для обеспечения высокой жесткости и стабильности. Она предназначена для восприятия ударных нагрузок и крутящих моментов, возникающих в процессе штамповки, обеспечивая точность обработки.

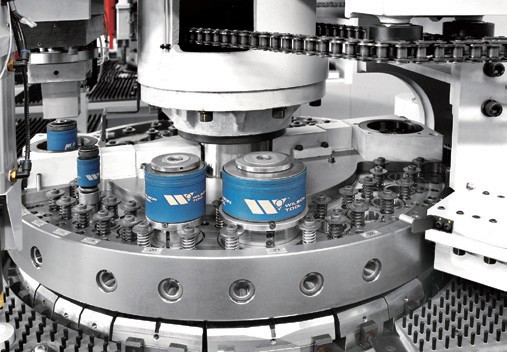

Револьверная головка:

1. Ключевой компонент. Обычно состоит из верхнего и нижнего поворотных столов. Верхний стол оснащается верхним пуансоном, а нижний — нижней матрицей.

2. Поворотный стол имеет множество позиций для штампов (обычно 20, 32, 40, 48 или более). Каждая позиция может быть оснащена штампом определенной формы и размера.

3. Револьверная головка может выполнять двунаправленное, высокоскоростное и точное позиционирование по команде системы ЧПУ, быстро устанавливая требуемый штамп в рабочее положение.

4. Револьверная головка изготовлена из высокопрочной литой легированной стали и обработана с высокой точностью за одну установку.

5. Обладает высокой устойчивостью к окислению и нагрузкам, отличными демпфирующими свойствами и точным направляющим механизмом.  Это предотвращает заклинивание штампа и прилипание материала в процессе штамповки, а также эффективно решает проблему чрезмерной деформации листового металла при высокой плотности пробивки. В сочетании с прецизионными направляющими втулками значительно увеличивает фактический срок службы штампа.

Штамповочный механизм:

Обычно состоит из главного двигателя, кривошипа, шатуна и ползуна. Главный двигатель приводит в движение кривошип, который преобразует вращательное движение в возвратно-поступательное движение ползуна, обеспечивая усилие штамповки.

В высококлассных моделях часто используются гидравлические или сервоприводные системы, обеспечивающие более точное управление штамповкой, высокую скорость и энергоэффективность (например, сервопрямоприводные координатно-пробивные прессы с ЧПУ).

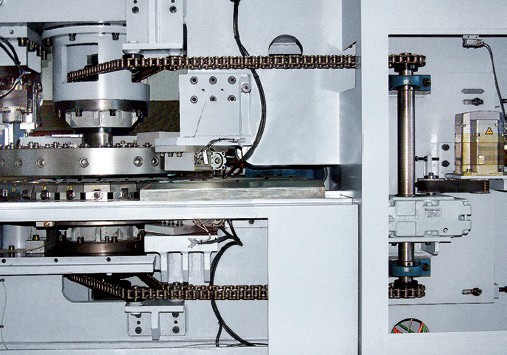

Привод поворотного стола：

Компактная конструкция, оптимальное соотношение нагрузки и мощности, высокая стабильность передачи позволяют быстро реагировать на команды системы и передавать усилие. Точная регулировка устройства позиционирования револьверной головки обеспечивает точный выбор инструмента.

Система подачи по осям X/Y:

Состоит из высокоточных серводвигателей, шарико-винтовых пар, линейных направляющих и зажимного стола.

Ее функция — точное перемещение обрабатываемого листового металла. Зажимы фиксируют лист по оси Y, а весь стол перемещается по оси X, или стол и зажимы работают совместно для сложного движения по осям X и Y, точно позиционируя место пробивки под пуансоном.

Система ЧПУ:

«Мозг» оборудования. Распространенные системы включают FANUC, SIEMENS, Rexroth, а также отечественные бренды, такие как Estun и Huazhong CNC.

Она получает программы обработки, сгенерированные при программировании (обычно преобразованные непосредственно из CAD-чертежей), точно управляя всеми действиями, такими как выбор и поворот штампа револьверной головки, траектория и скорость движения осей X/Y, частота и ход пробивки, для автоматизированной обработки.

Библиотека штампов и автоматические перезажимные устройства:

Библиотека штампов: Используется для хранения запасных штампов, не установленных на револьверной головке, и в сочетании с системой автоматической смены штампов значительно расширяет возможности обработки.

Автоматические перезажимные устройства: Когда расстояние перемещения листового металла превышает диапазон движения зажимов, они автоматически освобождают, захватывают, перемещают и повторно зажимают лист, обеспечивая непрерывную обработку крупногабаритных листов.

Вспомогательные устройства:

Система смазки: Обеспечивает плавную работу всех движущихся частей.

Система охлаждения: Отводит тепло от двигателей и приводных компонентов при длительной работе.

Устройство удаления отходов: Собирает отходы, образующиеся при пробивке.

Система безопасности: Световые завесы, защитные двери и другие элементы обеспечивают безопасность оператора.

II. Принцип работы

Принцип работы координатно-пробивного пресса с ЧПУ можно описать как цикл «выбор штампа — позиционирование — пробивка».

Программирование и подготовка:

Оператор использует специализированное программное обеспечение (например, AP100, Radan) для преобразования CAD-чертежей деталей из листового металла в код ЧПУ, понятный станку. Программа определяет положение каждого отверстия (координаты X/Y), форму (номер штампа) и последовательность обработки.

В соответствии с требованиями программы соответствующие верхние и нижние штампы устанавливаются в указанные позиции на револьверной головке. Листовой металл размещается на столе и фиксируется зажимами.

Цикл обработки:

Шаг 1: Позиционирование. Система ЧПУ управляет сервоприводами осей X/Y для перемещения листового металла к первой целевой позиции обработки.

Шаг 2: Выбор штампа. Одновременно ЧПУ дает команду револьверной головке повернуться, быстро устанавливая указанную пару штампов (верхний и нижний) непосредственно под ползун пробивки (позиция ожидания).

Шаг 3: Пробивка. Ползун перемещает верхний штамп вниз, взаимодействуя с нижним штампом, чтобы пробить требуемое отверстие в листовом металле. Затем ползун возвращается в исходное положение.

Шаг 4: Повторение. Система быстро позиционирует следующее отверстие, поворачивается для выбора следующего набора штампов и выполняет следующую операцию пробивки. Этот цикл повторяется до завершения обработки всех элементов на листе.

Для крупногабаритных листов, когда область обработки превышает диапазон движения зажимов, автоматическое перезажимное устройство активируется, освобождает лист, перемещается в новую опорную позицию, повторно зажимает лист и продолжает обработку.

Ключевые преимущества:

Гибкость: Замена штампов в револьверной головке и изменение программы позволяют обрабатывать детали различных форм и размеров, что особенно подходит для многономенклатурного мелкосерийного производства.

Высокая эффективность: Поворот штампа и перемещение листа синхронизированы, что обеспечивает минимальное время холостого хода, а частота пробивки может достигать сотен или даже тысяч ударов в минуту.

Высокая точность: Полный сервопривод и жесткая конструкция обеспечивают исключительно высокую точность позиционирования (обычно ±0,1 мм) и повторяемость.

III. Основные области применения

Координатно-пробивные прессы с ЧПУ охватывают практически все отрасли, требующие обработки листового металла.  Их основные области применения включают:

Производство корпусов и электрошкафов:

Крупнейший рынок сбыта. Используется для обработки дверных панелей, боковин и монтажных пластин различных распределительных щитов, шкафов управления, серверных шкафов, сетевых шкафов и панелей управления лифтами. Включает множество квадратных и круглых отверстий, жалюзи и отверстий для кабелей.

Лифтостроение:

Обработка стеновых панелей кабины лифта, дверных панелей, панелей шкафов управления и других элементов, требующих высокой плоскостности и качества поверхности.

Архитектурно-декоративная отрасль:

Обработка металлических панелей для фасадов, потолков, перегородок и декоративных панелей, часто требующих пробивки сложных художественных узоров и вентиляционных отверстий.

Отрасль HVAC (отопление, вентиляция и кондиционирование):

Обработка корпусов кондиционеров, вентиляционных каналов, рам фильтров и радиаторов, требующих большого количества жалюзи и монтажных отверстий.

Кухонное оборудование и пищевая промышленность:

Обработка нержавеющей кухонной утвари, шкафов, рабочих поверхностей и корпусов пищевого оборудования, требующих в основном нержавеющей стали и обеспечения гладкой поверхности реза.

Отрасль телекоммуникационного оборудования:

Обработка прецизионных компонентов, таких как корпуса базовых станций 5G, шасси, корпуса и полости фильтров.

Автомобильная промышленность:

Обработка внутренних кронштейнов, деталей сидений, узлов аккумуляторных лотков и других элементов кузова автомобиля.

Бытовая техника:

Обработка металлических корпусов и внутренних конструктивных элементов бытовой техники, такой как холодильники, стиральные машины, кондиционеры и микроволновые печи. Отрасль возобновляемой энергетики:

Обработка солнечных фотоэлектрических креплений, шкафов инверторов, корпусов зарядных станций и т.д.

Другие отрасли:

Офисная мебель (металлические столы и шкафы), стеллажи, полки, осветительные приборы и т.д.

IV. Тенденции развития

Высокая скорость и эффективность: Увеличение частоты пробивки (HPM) и скорости движения осей.

Интеграция: Комбинация с лазерными резаками (пробивной пресс и лазерный резак в одном), выполнение нескольких операций, таких как пробивка, формовка и резка, на одной машине.

Интеллектуализация: Интеграция систем автоматической загрузки/выгрузки, библиотек штампов и систем сортировки готовой продукции, развитие в направлении гибких беспилотных производственных систем (FMS). Включает удаленный мониторинг, прогнозирующее обслуживание и адаптивную оптимизацию параметров обработки.
