Линия для пробивки, маркировки и резки углов с ЧПУ серии JBX
1. Пробивка, резка и другие функции угловой стали, швеллерной стали и полосовой стали.
2. Он может пробивать отверстия в форме восьмерки, пробивка швеллерной стали ограничивается стенкой, швеллерная сталь и угловая сталь подвергаются односторонней резке, полосовая сталь подвергается односторонней резке и дуговой резке (двойная резка).
Запросить сейчас →

Технические параметры станка для пробивки углового профиля с ЧПУ



Машина представляет собой нестандартный индивидуальный продукт, который может быть настроен в соответствии с вашими потребностями.


Модель JBX1010 JBX1212 JBX1616
Диаметр пробивки(мм) Уголок стальной 40х40х3~100х 100х10


Плоская сталь 40×3-140×12

Швеллер стальной 8#-14#

Уголок стальной 40×40×4-125×125×10


Плоская сталь 50×4-140×12

Швеллер стальной 8#-14#

Уголок стальной 40×40×4-140×140×12


Плоская сталь 50×4-140×12

Швеллер стальной 8#-16#

Длина (м) 9 или индивидуальный 9 или индивидуальный 12 или индивидуальный
Усилие продавливания (кН) 800 900 1000
Количество штампов с каждой стороны 3
Макс. диаметр пробивки*толщина (мм) Круглое отверстие Φ26


Щелевое отверстие Φ22×50

Усилие маркировки (кН) 650 950
Станции маркировки 4
Размер символа маркировки (мм) 14*10*19 или по индивидуальному заказу
Номер персонажа 12
Усилие сдвига (кН) 1650 1850 2200


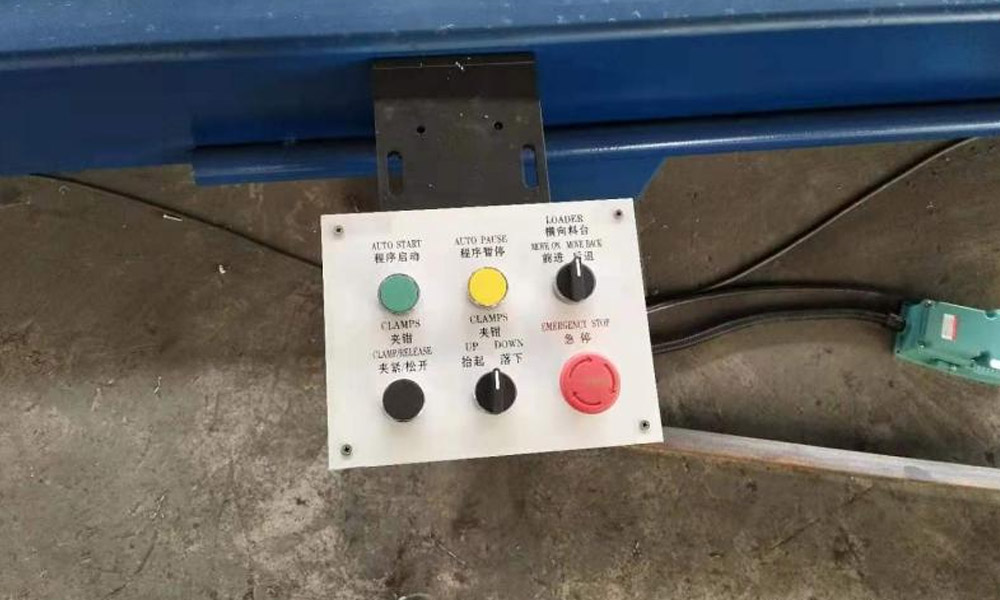

Детали станка для пробивки стальных уголков с ЧПУ

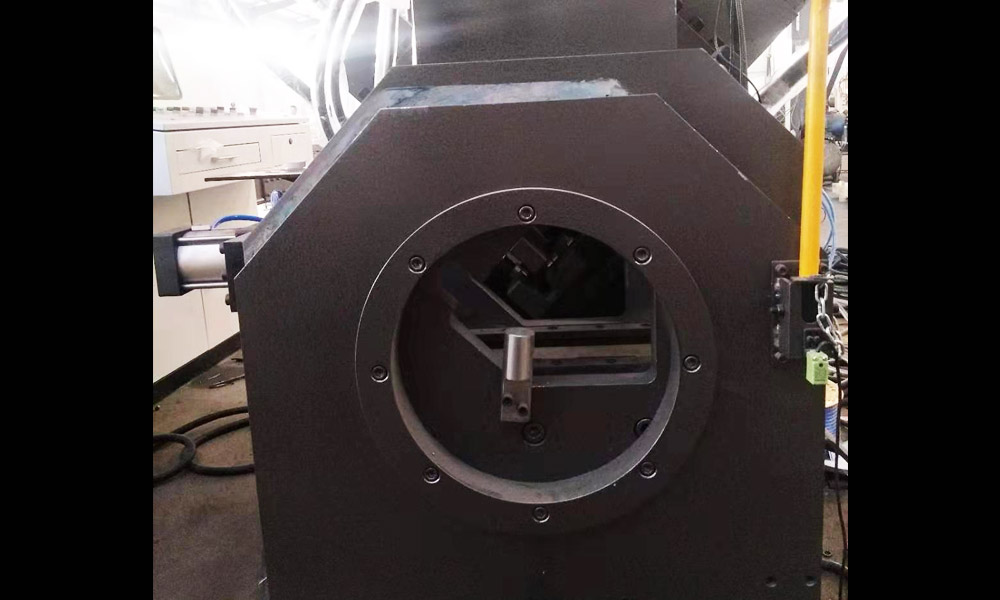

В режущем блоке используется конструкция поворотной рамы рабочего стола. Удобно и быстро менять форму, можно заменять различные режущие формы, чтобы реализовать универсальность оборудования.

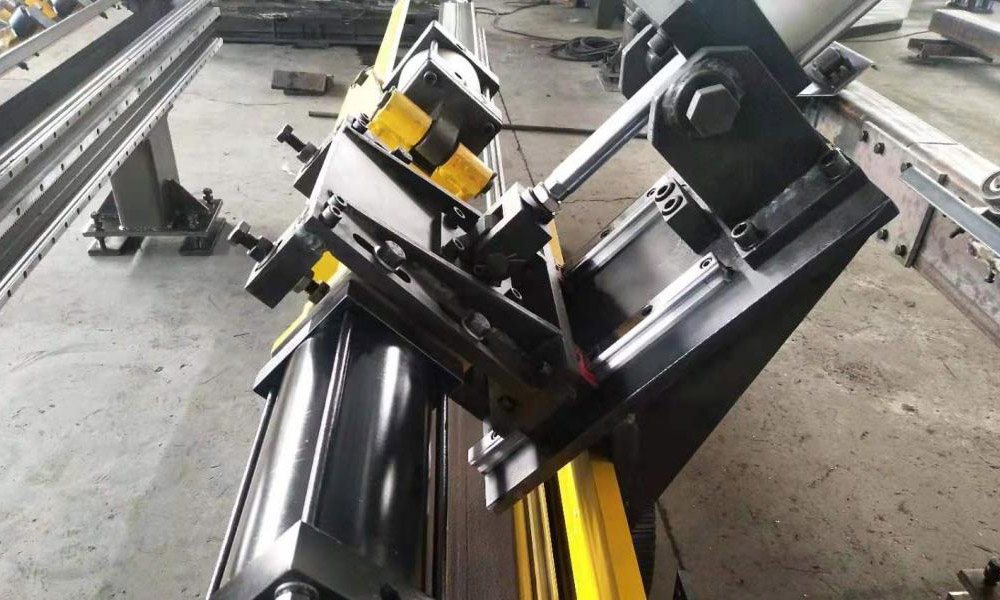

Уникальные верхние и нижние зажимы, по сравнению с традиционными зажимами, передняя часть зажима увеличена, а задняя контактная поверхность увеличена, что позволяет приспособиться к зажиму трех различных профилей. Имеет функцию самопозиционирования, и рабочий может напрямую затягивать материал на переднем конце канала материала. так называемая работа одного человека

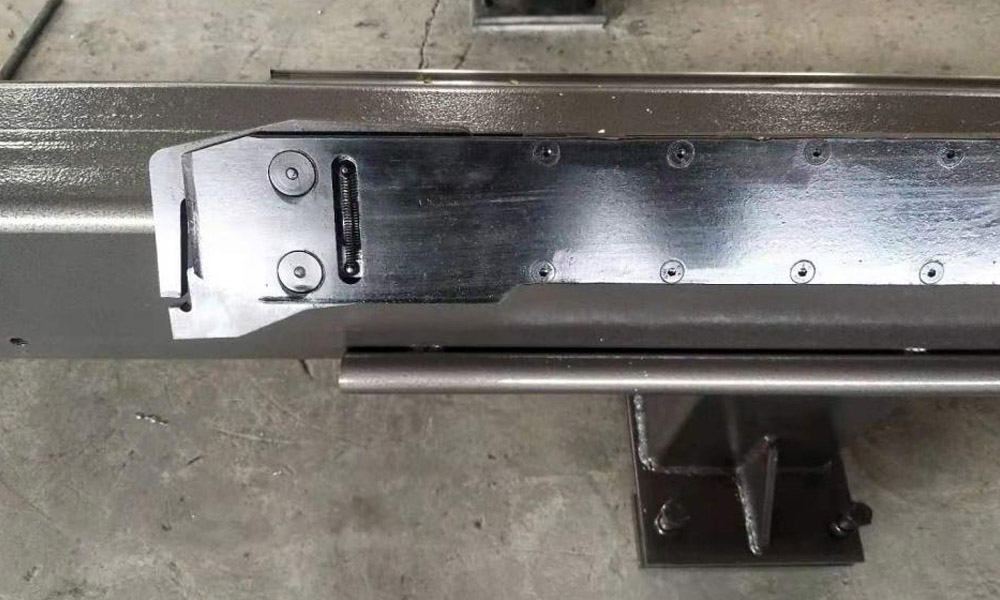

Задняя сторона зажима тележки принимает два ряда квадратных направляющих рельсов, которые выполняют две функции: фиксация зажима и направление зажима для отступления. По сравнению с традиционной одинарной цилиндрической направляющей, компоновка более разумна, прямолинейность зажима лучше, а отступление более стабильно

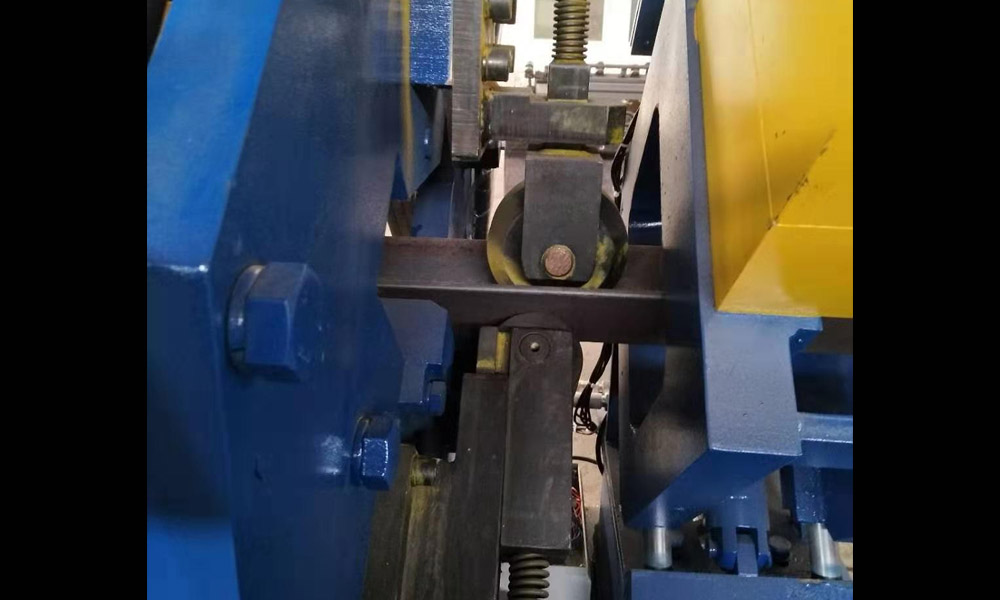

Поддерживающий материал и направляющий материал в загрузочном отверстии главного двигателя представляют собой пружинные плавающие механизмы. По сравнению с традиционным, он может адаптироваться к угловой стали с большой деформацией. Материальная поддерживающая пружина перпендикулярна поверхностям A и B угловой стали, с хорошими направляющими характеристиками, длительным сроком службы и удобной регулировкой.
