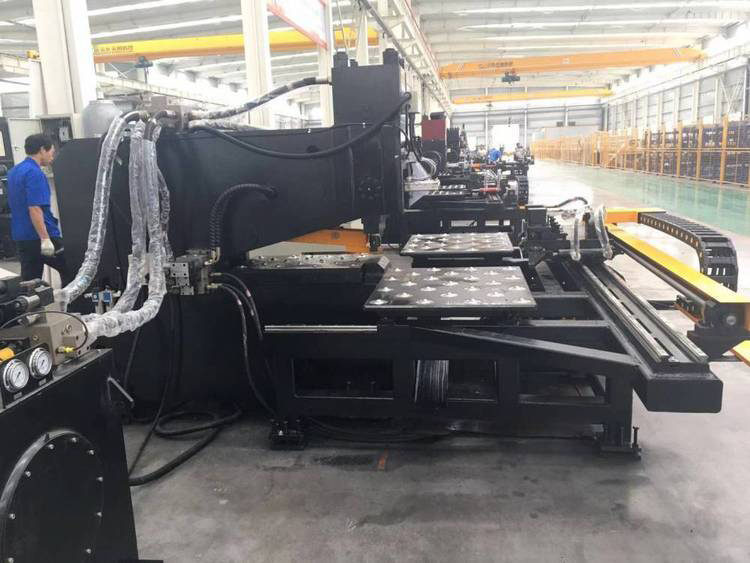

Гидравлический станок с ЧПУ для пробивки и сверления листового металла

Гидравлические пробивные и сверлильные станки с ЧПУ в основном используются для обработки соединительных пластин в опорах линий электропередач и трансформаторных опорах, башнях связи или для обработки стальных конструкций, а также для пробивки, штамповки и сверления плоских материалов в других отраслях машиностроения.

Электронная почта:cncmachinery@costergroup.cn

Тел：+86-531-81907399

WhatsApp：+86 13969069845

Запросить сейчас →

Каталог

Модель	ППД103	ППД123
Максимальный размер заготовки (мм)	1500*800	1500*800
Толщина заготовки (мм)	5-25	5-30
Усилие продавливания (кН)	1000	1200
Макс. диаметр пробивки (мм)	φ26
Номер пуансона	3
Минимальный размер поля (мм)	25
Точность пробивки (мм)	±0.5
Конусное отверстие шпинделя	Морзе 4#
Макс. диаметр сверления (мм)	φ50
Усилие маркировки (кН)	800	1000
Группа маркирующих знаков	12	12
Размер символа	141019

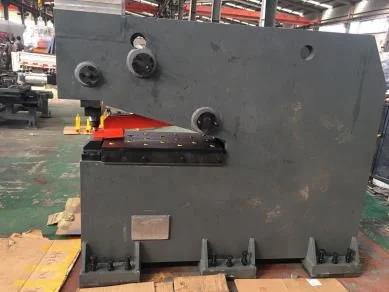

Основной блок перфорации

Конструкция машины сварена из стальной пластины С-образной формы,

Напряжение снимается путем термической обработки с отпуском, обеспечивается хорошая жесткость и высокая стойкость к эксцентриковой нагрузке.

Устройство для пробивки и прессования

Система гидравлического привода используется для прижима пластины при пробивке, чтобы положение пробивки было точным. Она состоит из прессового масляного цилиндра, прессового захвата, вала-кабестана и т. д.
