Принцип работы сверлильно-фрезерного станка с ЧПУ
Time : 2024-12-26

Сверлильно-фрезерный станок с ЧПУ в настоящее время широко используется в обрабатывающем оборудовании с ЧПУ. Как работает станок?

На самом деле принцип очень прост, в соответствии с требованиями процесса вручную или с помощью программного обеспечения обрабатываются части программы заготовки, то есть то, что мы называем G-кодом, система ЧПУ может идентифицировать эти коды, а затем машина перетаскивает часть команды для управления скоростью шпинделя станка, движением подачи быстрой и медленной подачи, автоматическим зажимом режущих инструментов, а также ослаблением и зажимом заготовки и другими вспомогательными функциями включения и выключения. Эти действия составляют весь процесс обработки заготовки.

Состав оборудования с ЧПУ:


Обычно сверлильно-фрезерный станок с ЧПУ в основном состоит из механической станины, блока ЧПУ, G-кода, сервосистемы и четырех компонентов.

(1) станина машины


Станина станка, включающая достаточно жесткую станину, систему привода шариковых винтов, части линейного перемещения линейной направляющей, управление скоростью шпинделя системы переменной скорости.

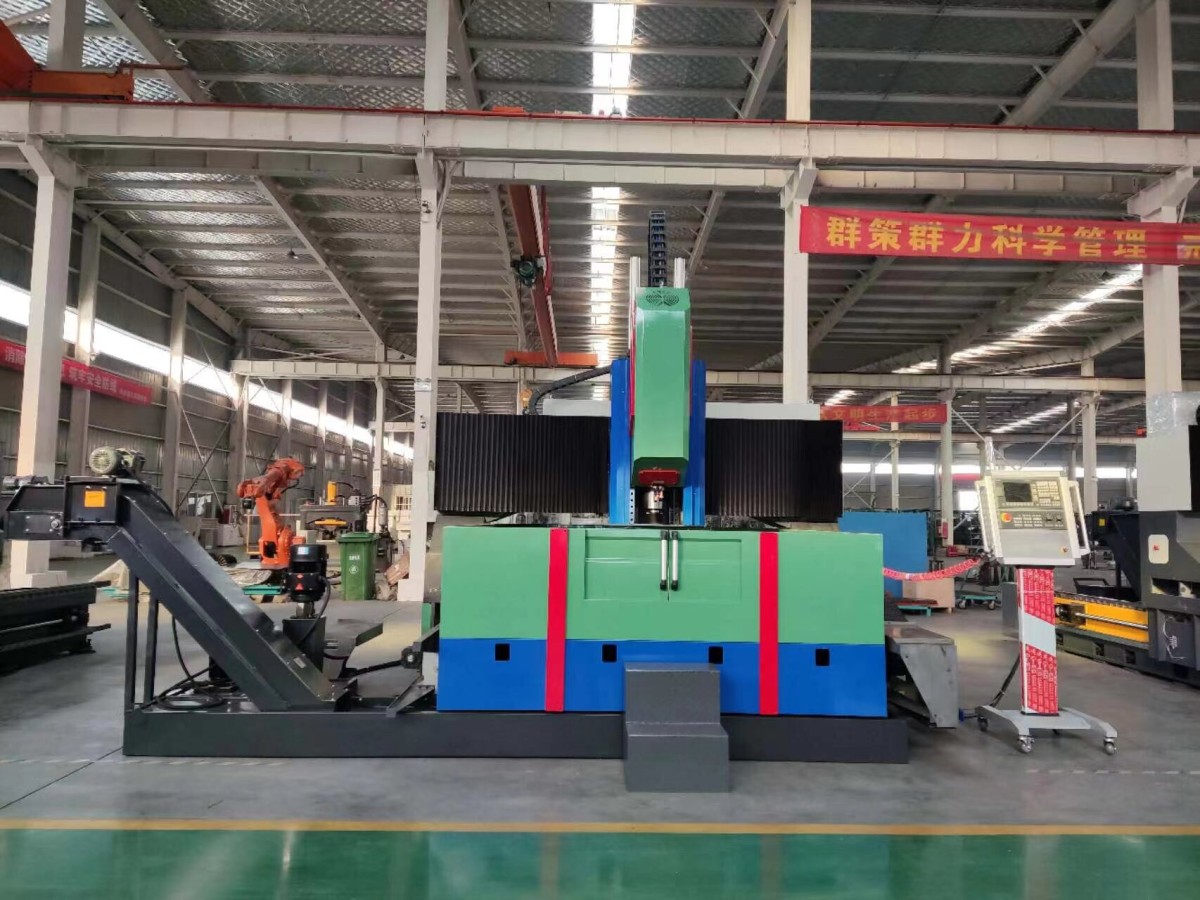

CNC drilling and milling machine.jpg


2) блок числового программного управления


Блок ЧПУ является мозгом станка с ЧПУ, он может принимать внешнюю информацию обработки, полученную через систему ЧПУ вычислительного программного обеспечения и логические аппаратные схемы для декодирования, арифметической и логической обработки, в сервосистему для отправки соответствующей команды шины, сервосистема управляет движением перетаскивания движущихся частей станка в соответствии с инструкциями программы обработки.


3)G-код


G-код записывает различную информацию об обработке, включая путь обработки деталей, параметры процесса, перемещение инструмента и т. д. Информация будет введена в систему ЧПУ, которая автоматически выполнит резку и обработку деталей.


4) Сервосистема
