Линия по производству стальных уголков с ЧПУ является основным оборудованием, используемым для специализированного производства железных башен и стальных уголковых башен в энергетической и телекоммуникационной отраслях. Она автоматизирует вторичные процессы, такие как маркировка, пробивка и резка обработанной сырой угловой стали, повышая эффективность обработки и обеспечивая высокую точность операций пробивки и резки. Обработанная на пробивном станке с ЧПУ угловая сталь может быть напрямую оцинкована, становясь, таким образом, готовыми компонентами стальных уголков, используемыми для сборки стальных башен.

Основными компонентами угловой линии с ЧПУ являются:

1. Стойка для сырья :
Здесь размещается сырье (угловая сталь). Стойка для сырья состоит из 4 цепей с толкателями, сварной рамы и редуктора. Цепи и толкатели приводятся в действие редуктором для перемещения уголковой стали вперед, которая затем скользит в V-образный паз в передней части стойки и переворачивается в канал подачи для дальнейшей обработки.

2. Устройство подачи и переворачивания :

Состоит из рамы, вращающегося рычага, цепей, трансмиссионного вала и редуктора.
В процессе подачи редуктор приводит в действие вращающийся рычаг, который переворачивает стальной уголок из V-образного паза в передней части стеллажа для сырья в загрузочный канал.

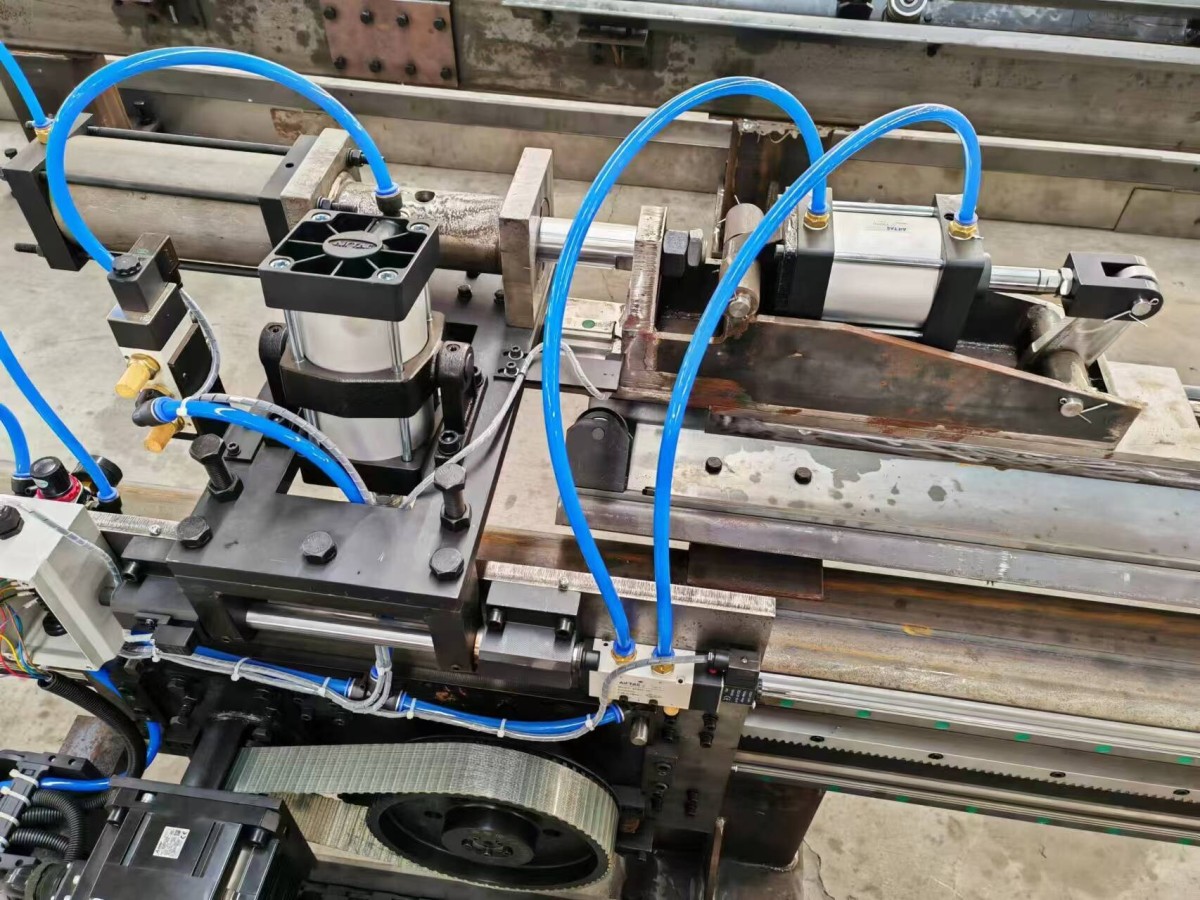

3. Подающая каретка с ЧПУ :

Используется для продольной подачи уголковой стали.
Подающая каретка с ЧПУ состоит из рамы каретки, вала-шестерни, механической руки, цилиндра, роликов и серводвигателя. Подающая каретка, приводимая в движение серводвигателем, точно позиционирует стальной уголок в продольном направлении. Каретка оснащена буферным устройством для предотвращения повреждения оборудования и каретки от продолжения движения после столкновения. Подача по оси X осуществляется серводвигателем с обратной связью от вращающегося энкодера, что обеспечивает полное управление с обратной связью.

4. Канал подачи:

Используется для поддержки стального уголка.
Канал подачи состоит из рамы, приводной рейки, направляющих каретки и V-образных роликовых дорожек.

5.Узел пробивки отверстий:
Для пробивки отверстий на обоих полках стального уголка используются два пробивных узла.
Каждый пробивной блок состоит из вертикальной пластины, пробивного цилиндра, держателя пробивного штампа, пробивного штампа, шарикового винта и серводвигателя. Серводвигатель приводит в движение держатель пробивного штампа, обеспечивая быстрое и точное позиционирование заготовки с обеих сторон, обеспечивая высокую эффективность и надежную работу. Каждая сторона имеет 3 комплекта пробивных штампов, что позволяет автоматически переключаться между 3 различными размерами отверстий.

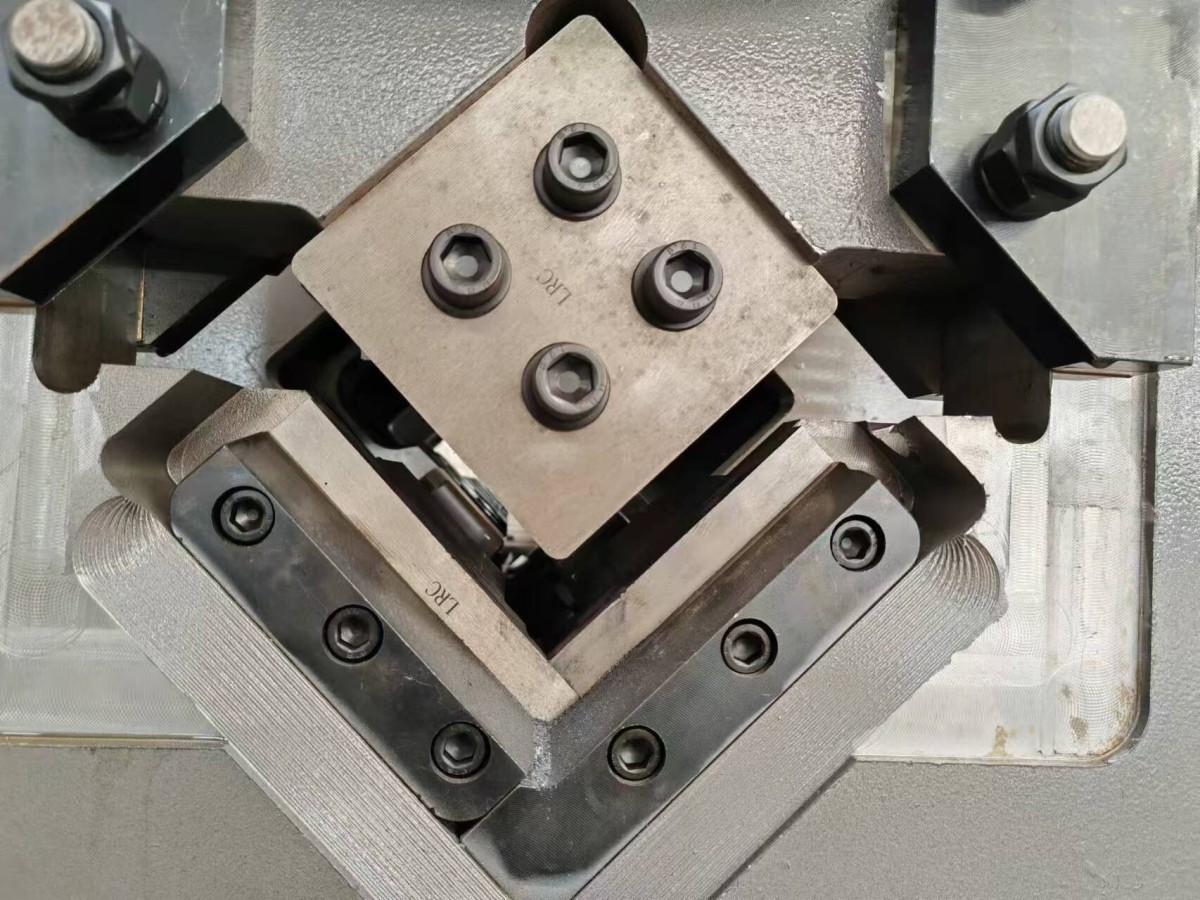

6. Узел резки:
Данный агрегат используется для резки угловой стали.
Он использует один механизм среза, что обеспечивает высокую эффективность и надежность среза без отходов материала в процессе. Срезной блок состоит из корпуса среза, цилиндров среза, режущих инструментов и устройств прессования материала.

7.Канал готового материала :
Используется для пневматического переворачивания и выгрузки готовой угловой стали. Имеет простую, надежную конструкцию и стабильную работу. После того, как угловая сталь выходит из основной машины, она переворачивается и выгружается в канал готового материала.

Этот угловой пробивной станок с ЧПУ значительно повышает автоматизацию и эффективность обработки угловой стали, обеспечивая высокую точность и надежность при производстве компонентов стальных вышек.
