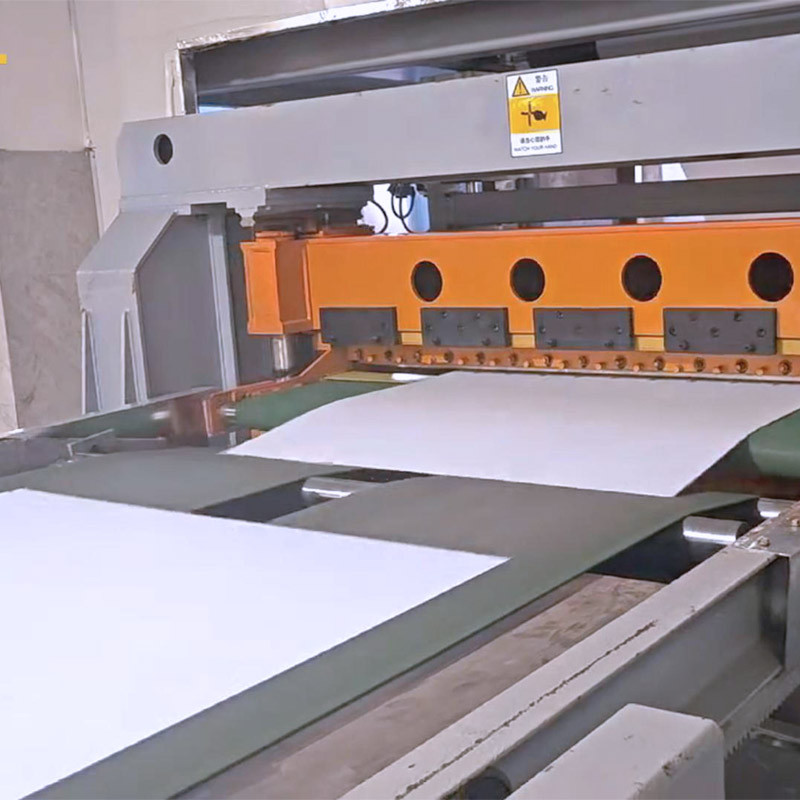

Установка матрицы для линии поперечной резки является важным этапом для обеспечения точности резки и долговечности работы вашей линии для резки металла. Правильно установленная матрица повысит эффективность производства, сократит простои и минимизирует отходы материала.

В этом руководстве мы предоставляем подробный пошаговый процесс установки как для пробивной матрицы, так и для режущей матрицы, а также важные советы по обеспечению безопасности и точности.

1. Подготовьте направляющие колонки нижней матрицы

• Установите четыре направляющие колонки нижней матрицы (уже обработанные на горизонтальной гильотинной машине) в их исходные сопрягаемые позиции.

• Установите разгрузочную плиту.

• Отрегулируйте ходовой винт до его нижнего положения.

• Пропустите ходовой винт через четыре отверстия в нижней матрице.

2. Установите и закрепите нижнюю матрицу

• Переместите нижнюю матрицу так, чтобы она упиралась в две задние опоры.

• Затяните два крепежных винта с левой и правой сторон.

• Установите две гайки и шайбы на каждый из четырех ходовых винтов.

3. Установите пробивную матрицу (верхнюю матрицу)

• Один человек аккуратно поднимает пробивную матрицу над ходовыми винтами и совмещает ее с отверстиями для винтов.

• Два человека:

  • Одной рукой поднимите верхнюю матрицу.

  • Другой рукой поднимите шаровую пружину на направляющей колонке рамы матрицы до верхнего положения.

• Совместите направляющую втулку верхней матрицы с шаровой направляющей колонкой нижней матрицы.

• Медленно и равномерно опустите верхнюю матрицу.

4. Установите верхнюю часть режущей матрицы

• Выполните те же действия, что и для пробивной матрицы.

• Отрегулируйте нижний край режущей матрицы так, чтобы он полностью совпадал с режущей кромкой нижней матрицы.

5. Затяните и отрегулируйте матрицу

• Затяните четыре гайки на матрице.

• Отрегулируйте верхнюю матрицу до ее верхнего положения.

6. Проверьте пробивную матрицу

• Слегка переместите пробивную матрицу, пока она не сможет плавно пробивать материал.

• Поместите тестовый материал под разгрузочную плиту.

• Нажмите кнопку пробивки, чтобы убедиться в правильной работе.

7. Окончательная фиксация

• Затяните нижние фиксирующие гайки на ходовом винте верхней матрицы для завершения установки.

Советы по установке

• Всегда привлекайте несколько операторов во время установки, чтобы избежать смещения матрицы.

• Убедитесь, что все болты и гайки полностью затянуты перед пробным запуском.

• Регулярно проверяйте и смазывайте направляющие колонки и втулки, чтобы предотвратить износ.

Заключение

Правильно установленная матрица для линии поперечной резки обеспечивает точность резки, снижает эксплуатационные проблемы и увеличивает срок службы матрицы. Следуя этому пошаговому руководству, вы сможете достичь лучшей точности резки и более высокой эффективности производства.
