Линия сверления уголковой стали с ЧПУ
Этот станок в основном используется для сверления и маркировки по длине крупногабаритных, высокопрочных стальных уголков в опорах линий электропередачи.
Все отверстия в стальных уголках можно просверлить на этой производственной линии, качество и точность позиционирования отверстий высокие, а эффективность производства и степень автоматизации высоки.
Запросить сейчас →

Технические параметры линии по производству уголков с ЧПУ



Модель

BL2532

BL3635

АДМ2532

АДМ3635

Зона обработки

140×140×10 250×250×32

140×140×10 360×360×35

140×140×10 250×250×32

140×140×10 360×360×35

Макс. длина заготовки

14

Количество ударов с каждой стороны

3

Модель шпинделя



БТ40

Макс. диаметр сверления

φ26

φ40

φ26

Скорость вращения шпинделя (об/мин)

180-560

180-560

30-6000

Диапазон регулировки (мм)

20-220

20-340

50-220

50-340

Усилие маркировки (кН)

1030


Подробная информация о линии по производству стального уголка с ЧПУ


cnc angle drilling head.jpg

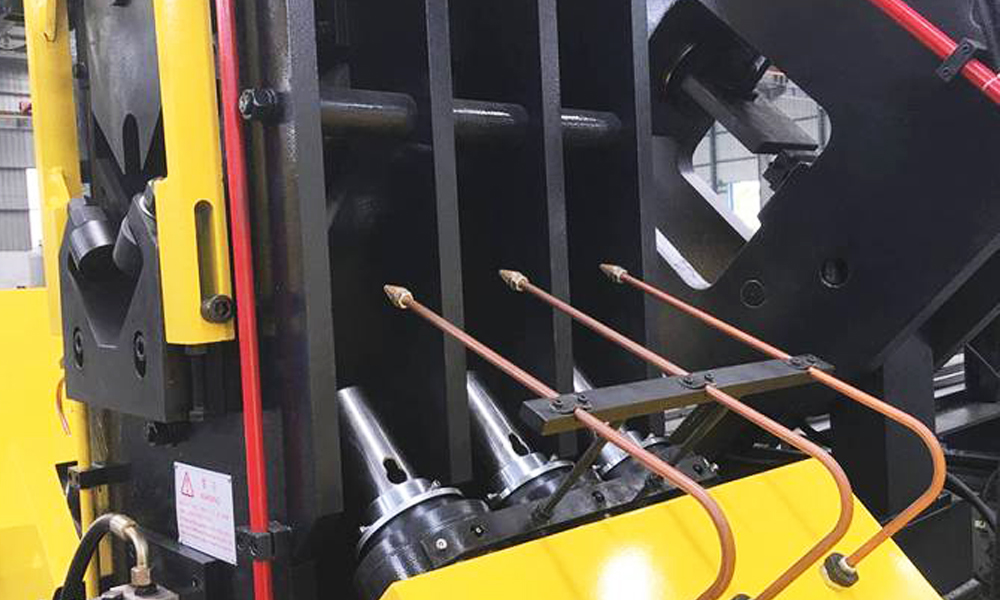

Высокая эффективность бурения

Сверлильный агрегат оснащен шестью комплектами головок ЧПУ для сверления, и на каждом из двух крыльев стального уголка имеется по три комплекта. Головки ЧПУ для сверления с обеих сторон могут сверлить одновременно. Сверло изготовлено из карбида, а серводвигатель управляет подачей головки ЧПУ для сверления. Скорость резания сверла может достигать 200 м/мин, а скорость подачи высокая. Допуск диаметра отверстия составляет менее 0,1 мм, чистота обработки отверстия Ra составляет менее 6,3 мкм , а качество обработки отверстия высокое.

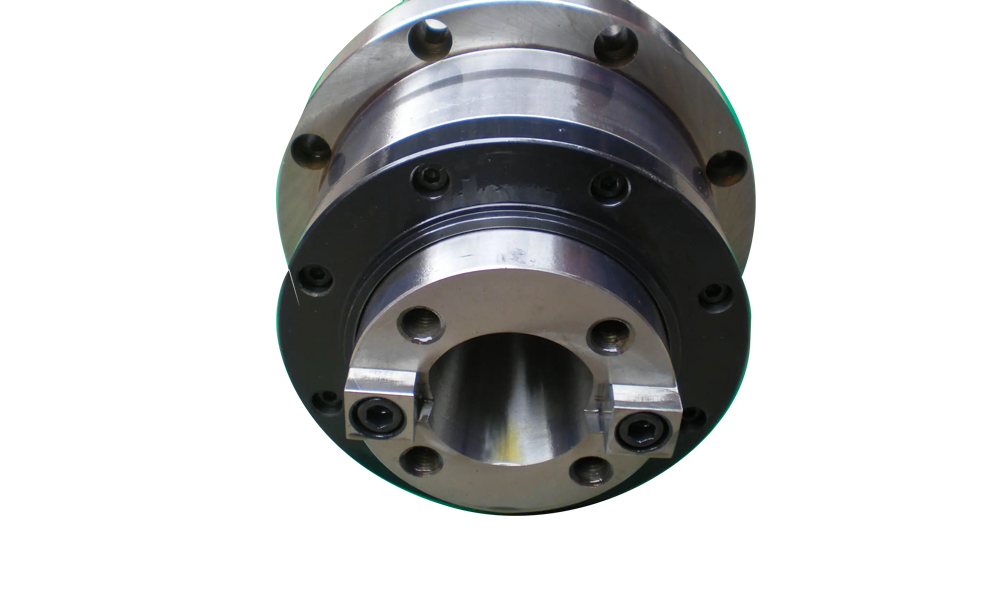

Прецизионный шпиндель

Сверлильный шпиндель оснащен механизмом автоматической протяжки инструмента с дисковой пружиной, гидравлический цилиндр освобождает инструмент, и очень удобно заменять держатель инструмента. Передний конец шпинделя имеет лабиринтную защиту, водонепроницаемую конструкцию и оснащен устройством воздушной завесы, чтобы гарантировать, что смазочно-охлаждающая жидкость не попадет внутрь шпинделя.

main spindle.jpg

cooling system.jpg

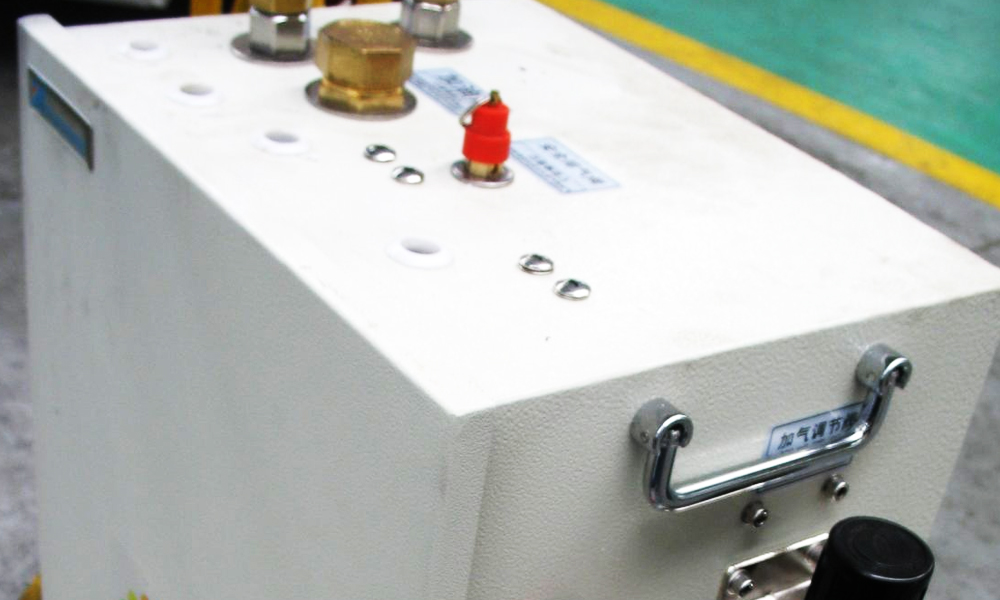

Для охлаждения бурового долота используется самая передовая в мире система охлаждения MQL (минимальное количество смазки, MQL).

Расход смазочного масла очень низок, эксплуатационные расходы невысоки, а охлаждающий и смазочный эффект выдающийся, что обеспечивает длительный срок службы инструмента и дополнительно повышает качество обработки отверстий.

Использование продуктов на основе растительного масла не имеет раздражающего запаха, ядовитых веществ и побочных эффектов, полностью испаряется в процессе обработки, практически не оставляет остатков, не допускает утечек масла, скопления жидкости, загрязнения почвы, ненормального запаха и т. д. вокруг станка, что способствует управлению 5S на месте.

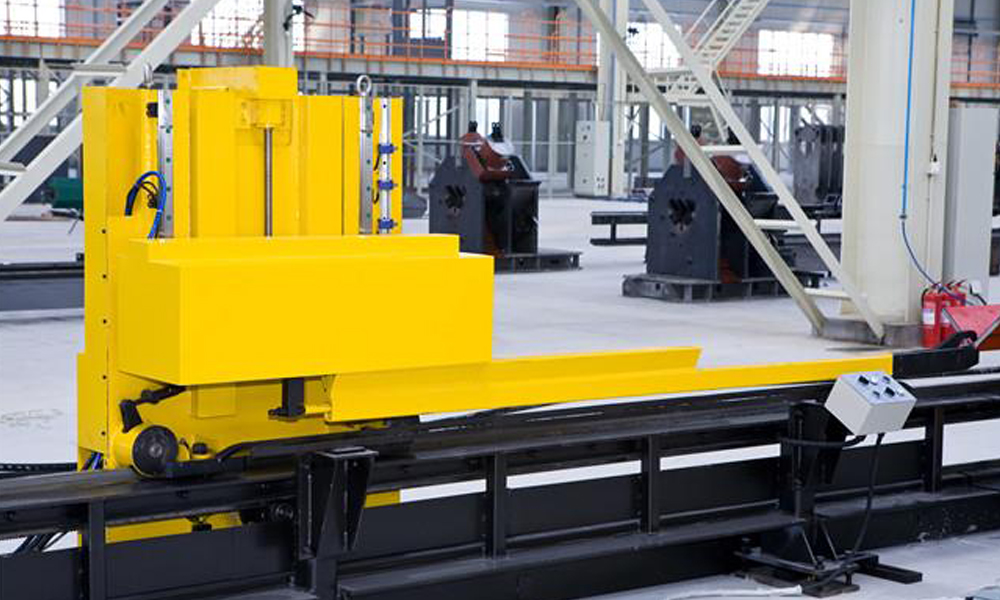

Оснащен автоматическим устройством подачи (поперечный канал подачи и вращающаяся подающая стойка), автоматическим устройством разгрузки и автоматическим устройством подачи, все отверстия и отметки на угловой стали могут быть обработаны через производственную линию за один раз, и не требуется ручного труда во время обработки. Вспомогательное, может значительно снизить интенсивность труда рабочих.

automatic feeding.jpg

feeding trolley.jpg
