Толщина: 3 мм
Ширина подачи: по запросу
Скорость формования: 10-15 м/мин
Глубина до 300 мм X
Ширина 80 мм
Толщина 3 мм
Сорт C и Z 350 МПа (или больше)
Вес машины: около 14 тонн
Размер: 11,5x1,5x1,7 м (ДxШxВ)
Видеоролик о машине для изготовления C-образных прогонов

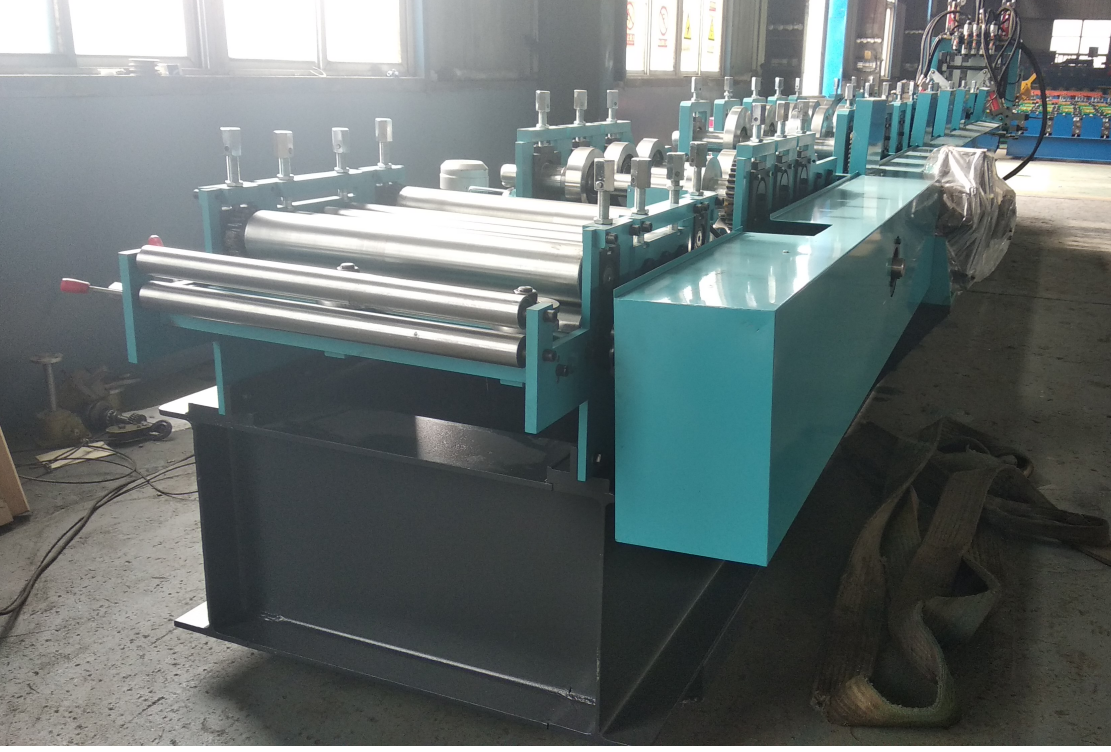

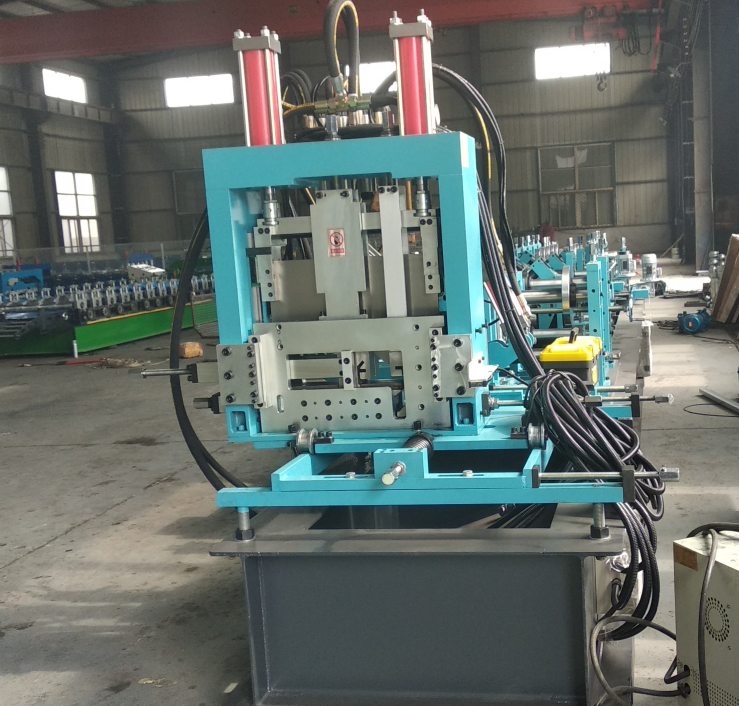

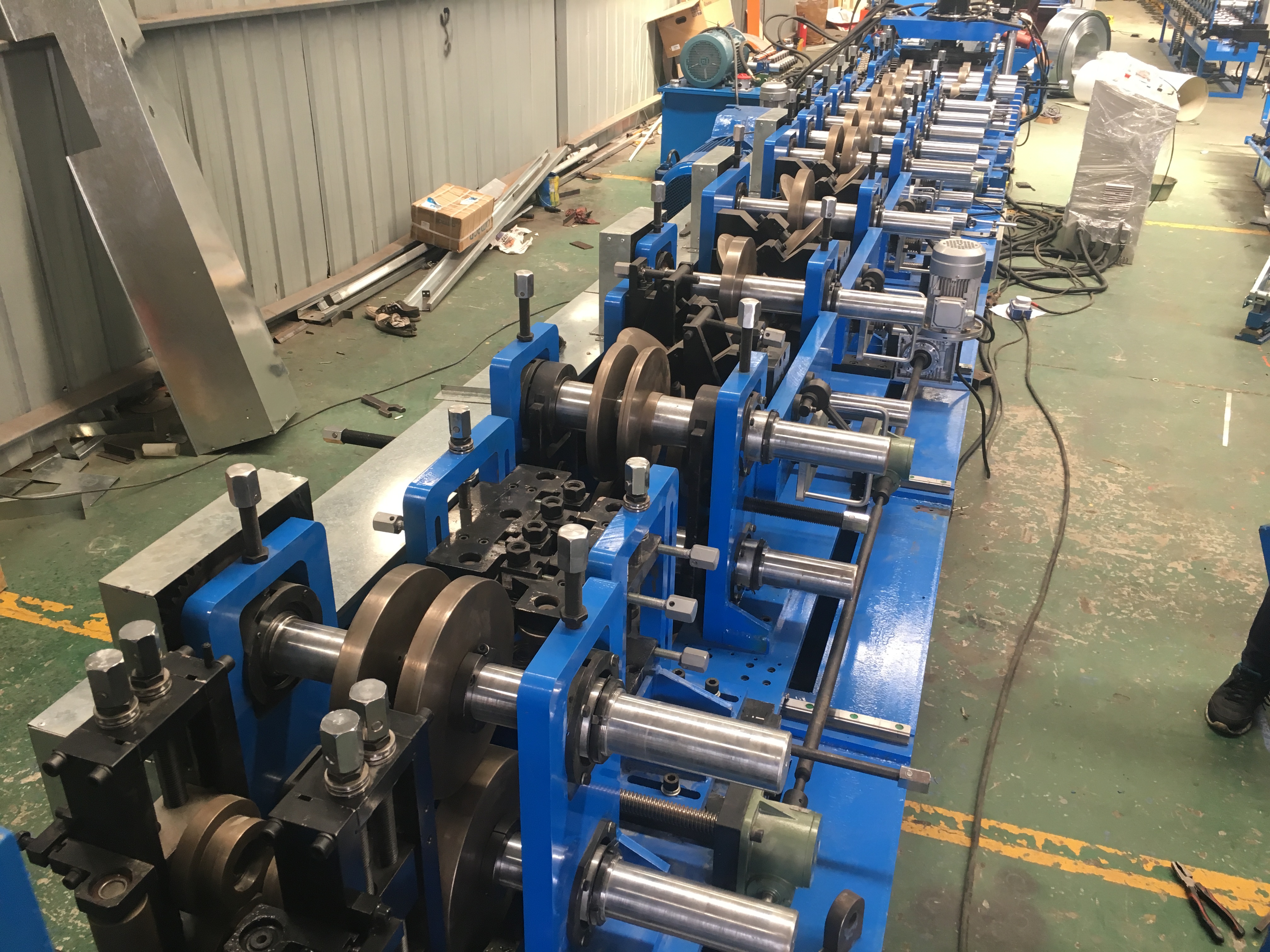

Подробная информация о профилегибочной машине CZ Purlin

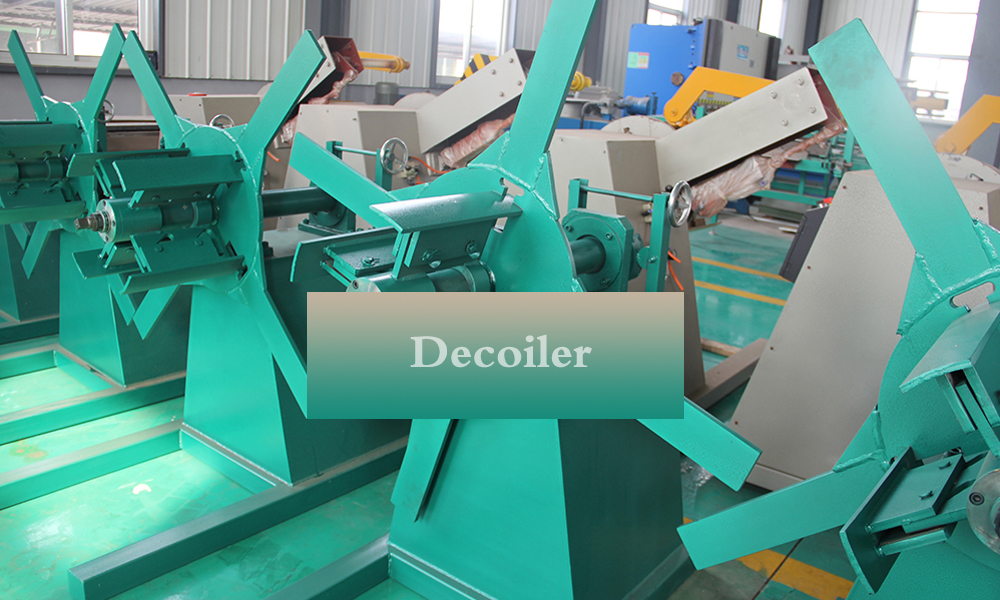

Ручной разматыватель:
(1) Внутренний диаметр рулона материала: 450 мм-550 мм
( 2). Максимальная ширина рулона : 5,50 мм
( 3).Грузоподъемность: 5 т

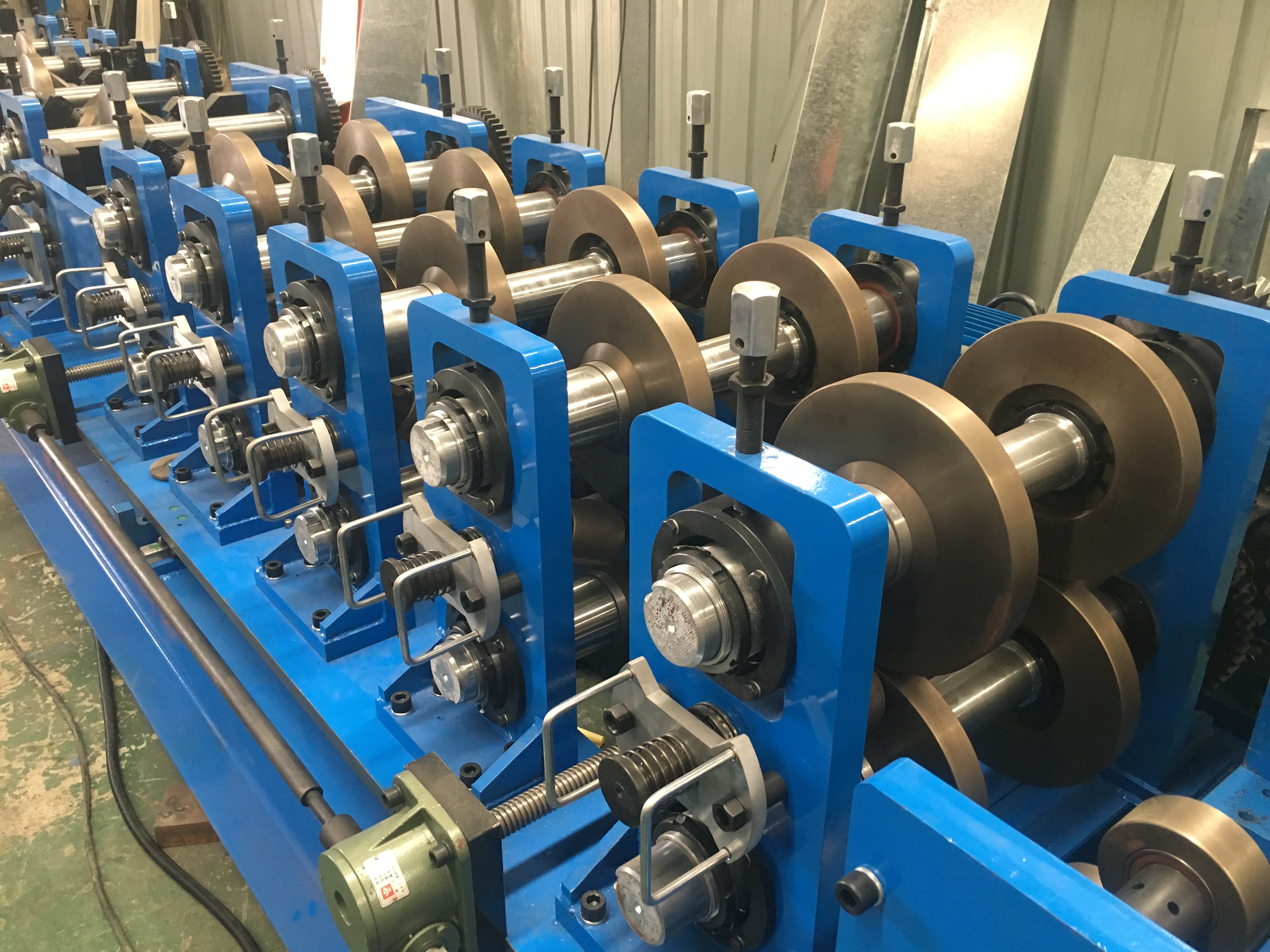

Материал ролика: подшипниковая сталь GCr15, термообработанная до HRC58-62, ролики
покрываются твердым хромом толщиной 0,05 мм на поверхности после
обработаны точным станком. Таким образом, обеспечивается длительный срок службы формовочных роликов
Материал вала:40Cr с закалкой и отпуском
обработка, диаметр: 75 мм, валы роликов обработаны шлифовальным станком для двух
раз, чтобы обеспечить время навсегда.
Материал шестерни: 42CrMoTi
Автоматическая регулировка и смена роликов при производстве разных размеров прогонов. Смена типа CZ вручную, но очень легко.

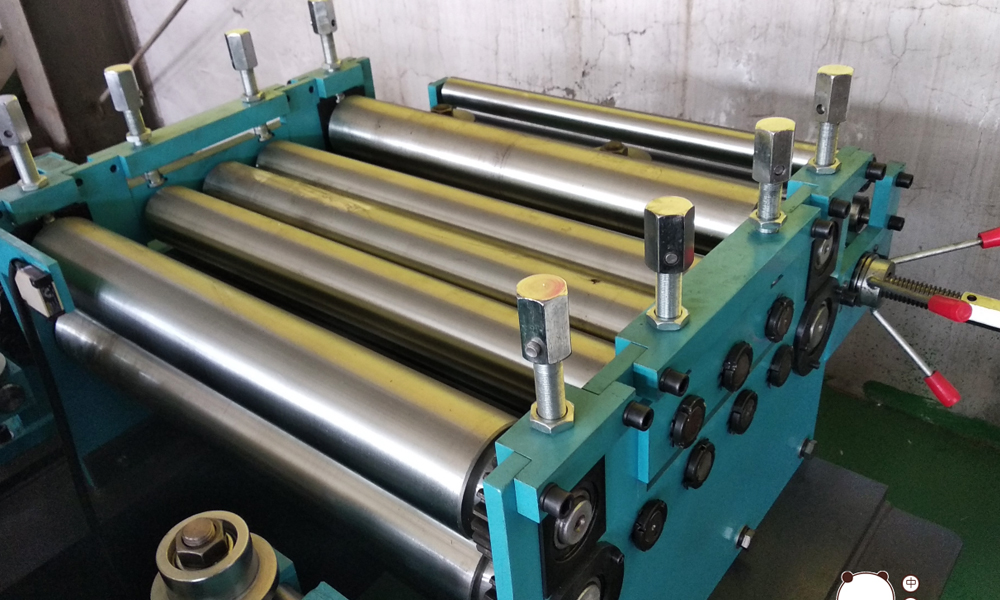

Выравнивающее устройство (листоправильная машина) : позиционирующее устройство (вертикальные валки, движущиеся вверх и вниз в загрузочном отверстии) . 7 выравнивающих валков (3 верхних и 4 нижних). Ф100 мм минимум. Материал валков: подшипниковая сталь GCr15, подвергнутая термообработке до HRC58-62.

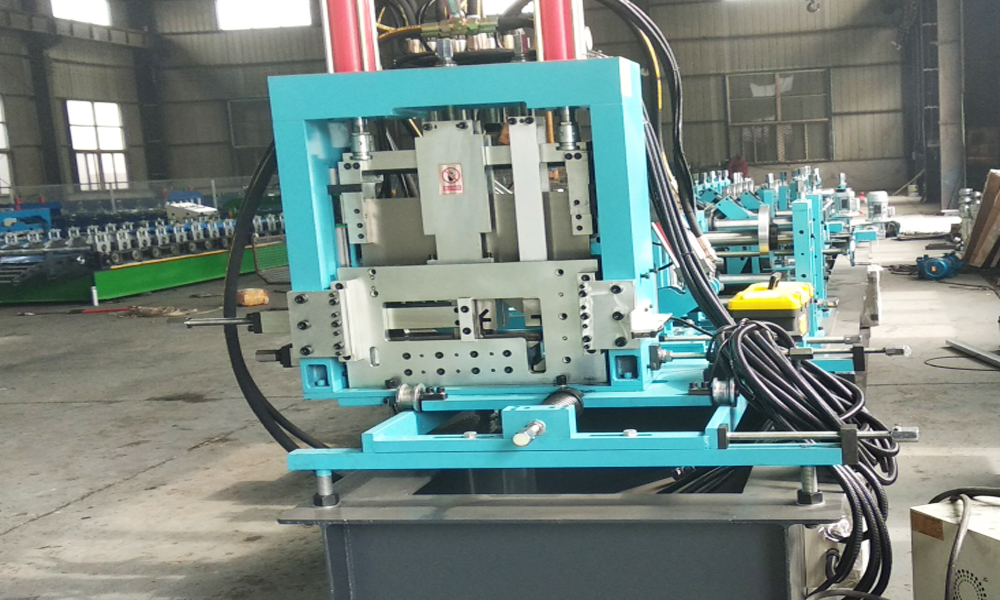

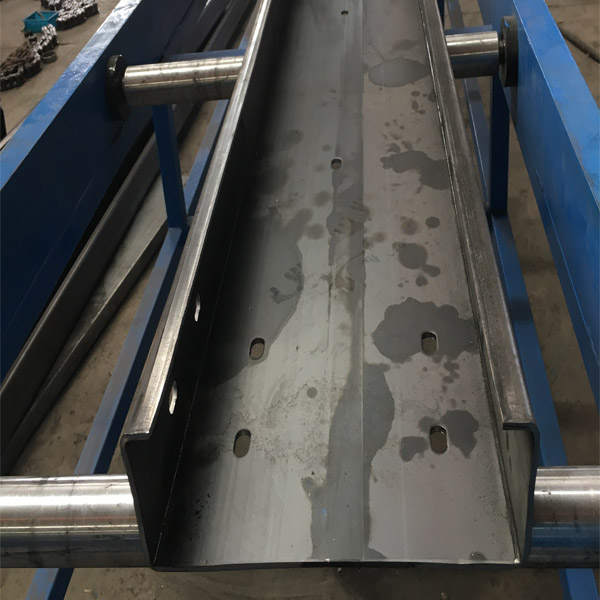

Устройство для пробивки отверстий
Мощность: до 3 мм Класс 350 МПа
Материал штампа: Легированная инструментальная сталь Cr12, закалка до твердости HRC 58-6
3 станции пробивки с 5 высокоскоростными штампами (два штампа для фланцев, два штампа для эксцентриковых отверстий стенки и один штамп для центральных отверстий стенки).
Мощность пресса: 30 тонн
Отверстия для пробивки: прорезные и стандартные 14 мм
